预硫化冷粘橡胶防腐衬里的介绍

预硫化橡胶防腐衬里是先将预成型好的橡胶板热硫化 , 然后再衬贴到容器壁上的衬胶技术 , 灵活性大 , 解决了防腐材料的运输贮存和施工场地问题 , 防腐胶板衬贴后 , 在短期内就能达到一定的粘接强度 , 投入使用 , 近年来得到了较快发展 。 北京市橡胶制品设计研究院与冶金部建筑 研究总院参考德国预硫化衬胶技术开发的预硫 化胶板是丁基橡胶板 , 这种胶板在 2 0 % 盐酸 , 8 0℃下 浸渍10天 , 扯断强度保持率大于80 纬 , 伸长率保持率大于80% , 重量变化率 <10 % , 在40 % 硫酸中表现也很理想 , 耐酸 、 耐化学药 品性能和耐热性均很好 , 剥离强 度 为 6 ~8k g /3cm ( 90度垂直剥离) , 达到了德国标准 , 在甘肃 金川冶炼厂 , 太原第七轧钢厂 , 江西贵溪冶炼 厂等单位使用 , 取得了令人满意的效果 。 吉林化学工业公司最近在进行现场挂片试验并吸收国外有关预硫化橡胶衬里技术的基础 上 , 系统地开展了耐腐蚀预硫化丁基橡胶衬里的配方和加工工艺的研究 , 满足了耐腐蚀衬里要求的底涂料及胶粘剂配方及生产工艺、 橡胶衬里施工工艺及检验标准 。 由于硫化后的胶板已失去了未硫化胶的可塑性和较高的伸长率 , 所以配方设计仅考虑它的耐腐蚀性 、 耐热性及经济性是远远不够的 , 还要考虑它的生产 工 艺性能和施工方法 . 基于上述考虑 , 他们选用日本进口的丁基301和268 , 固化型树脂和无机元素并用的特种硫化体系 , 炭黑和夭然矿 物质补强填充剂及杂环烷烃增塑剂研制的预硫化丁基胶板的各项物理机械性能和耐腐蚀性能均达到国家标准 , 部分指标已超过国外同类产品 , 并具有下述优点 :

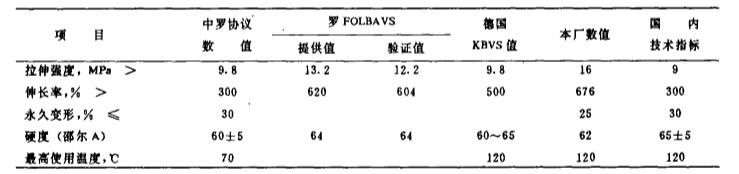

( 1 ) 比其它衬里的造价低 , 使用寿命长 ;

( 2 ) 比天然胶蒸汽硫化衬里的耐温 、 耐腐蚀性能好 , 并可用于非受压容器 ;

( 3 ) 衬里的施工周期短 , 工艺简便且质量好 , 不仅可用于同胶种的衬里 , 还可用来修补天然橡胶和其它橡胶衬里 ;

( 4 ) 节省能源

但预硫化橡胶防腐衬里对于复杂容器的拐角、 阀门、 管件连接处衬贴困难 , 粘接不牢 , 易被介质腐蚀 , 质量难以保证 , 这就限制了该衬里技术的发展 , 构成了该衬里技术发展的致命弱点。

在预硫化衬里用常温硫化胶粘剂方面 , 湖南株州化工厂研制出一种衬里常温硫化胶粘剂 。 此胶粘剂由抓丁橡胶 、 氛化橡胶 、 硫化促进剂、 三苯基 甲烷三 异氰酸醋和二甲苯等溶剂组成 , 可用于粘贴氯磺化聚乙烯胶板 , 氯丁胶板等 , 粘结强度均大于0.98 MPa , 增加硫化促进剂用量 , 粘结强度还可明显提高.

南京圣辉橡塑有限公司主营自硫化橡胶板、丁基橡胶板防腐衬里、预硫化丁基橡胶衬里，防腐橡胶等橡胶防腐材料。 公司拥有专业的橡胶防腐施工队伍，排烟脱硫领域有着10多年的丰富经验和成功业绩。可承包各种橡胶防腐工程。

联系电话：18936855966   13400062793
