天然橡胶防腐衬里自然硫化胶料的研制（二）

自然硫化胶料配方设计

防腐胶料必须具备耐化学腐蚀性 , 耐热性及一定的耐磨性 , 优良的粘合性能及胶片 的加工性能 , 因此 , 所有配合剂应具有耐渗 透性和最佳的耐化学腐蚀性 , 炭黑作为补强 剂是理想的 , 填充剂可用陶土、 滑石粉及硫 酸钡等惰性材料。为了使其与钢板粘合好 ,增粘剂是必不可少的。胶料自然硫化的关键是 选用合适的超促进剂 , 由于国产超促进剂的 品种太少 , 现有工业生产的品种很难供胶料自然硫化 ,进口合适的超促进剂又不现实 ,只有设法合成适用的超促进剂较为实际。

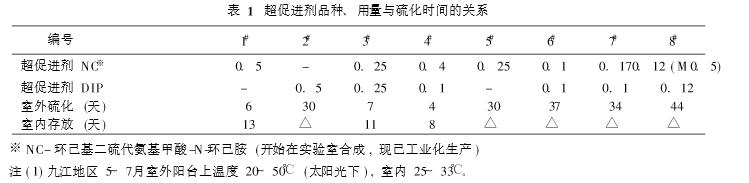

　从表 1的数据可看出 ,超促进剂的品种 , 用量对胶料的自然硫化时间及贮存期有极密 切的关系 , 因此 , 可根据季节气温、 现场距 离及用户要求 ,选用超促进剂的品种及用量。

胶粘剂的研制

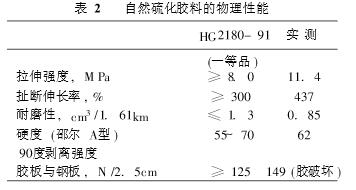

化工设备防腐衬胶 , 必须解决胶板与钢 板的粘合问题 , 天然橡胶是非极性材料 , 采 用纯氯丁胶粘剂不可能使天然胶与钢板粘合牢固 ,如果配合适量的非极性材料作胶粘剂 , 可大大提高其粘合力 , 90° 剥离力可达到 149N /2. 5cm, 而且是橡胶本身破坏。英国标 准 BS6374 ( 1985) 要求胶板与钢板的 90° 剥 离力不小于 90N /2. 5cm, 要求胶板本身破坏 , 而不是粘合面的分离。

联系方式：18936855966  13400062793
